设计与安全指南安全规定

时刻遵守设计和安全方针，在任何情况下都要遵守下面的保护措施：

■ 避免接触任何转动零件：例如输入输出轴、直齿轮、齿条。必要时提供防护罩。

■ 不要拧开齿轮箱上的螺旋塞。

■ 避免直接接触润滑油。

■ 注意润滑油和齿轮箱制造商的数据表格。

■ 注意锐边可能导致受伤。

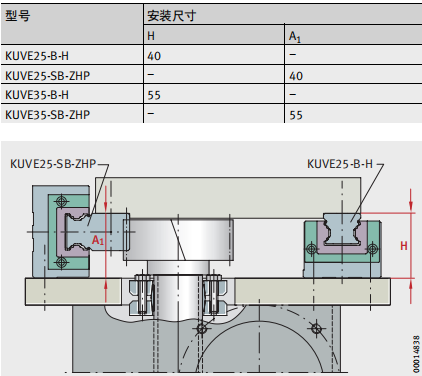

如果使用相同的规格，尺寸 H（KUVE25-B-H 和KUVE35-B-H）和尺寸A1（KUVE25-B-H 或者 KUVE35-SB-ZHP）是相同的，

参见表。接触和安装位置也是相同的，图 1。

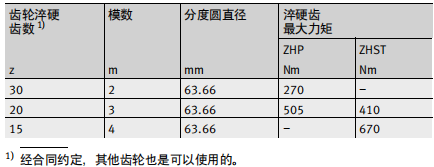

齿条的额定传输扭矩:对于齿的断裂载荷，力矩值在以下假设下得到，良好的油脂润滑( 使用电子润滑分配器或者每天一次的充分的手动润滑 )， v = 1.5 m/s，安全系数 SB = 1，齿轮轴具有稳定的轴承布置型式，符合表内的最大力矩值，见表。如果使用键连接，如果必要，力矩值必须单独计算或者根据

DIN 6 885-1 校核。胀紧套连接的允许力矩值，见下表。

最大力矩

安装指导对于带有齿条的导轨 TKVD..-ZHP：

导轨 TKVD..-ZHP 是整体淬硬的。必须考虑再加工工作，例如客户的再加工。除了 W 和 LMS 版本的滑块，其他滑块都能安装在 ZHP 导轨上。导轨可以进行拼接，没有长度限制，接头处为斜口，这能保证多段拼接导轨接口处的传动平稳。

标准长度：每种尺寸有三个标准长度。举例 尺寸 25 导轨有三个标准长度 540 mm、 960 mm 和 1500 mm。

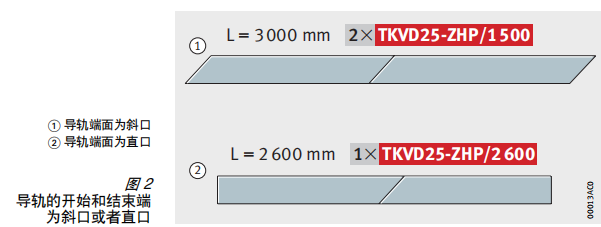

标准长度导轨的端面：如果多段拼接导轨由标准长度的导轨组成 (n 标准长度 )， 每段导轨两端都是斜口的，图 2，  。导轨拼接处为斜接口。

举例 总长度 L = 3 000 mm。尺寸为 25 的导轨：2*TKVD25-ZHP/1500

非标准长度导轨的端面：这里，导轨的开始和结束端是直口，图 2，  。拼接处为斜口。举例 总长度 L = 2 600 mm。每段导轨 1300 mm 的长度，从标准导轨长度 1500 mm 切割而来，导轨一端为斜口。长度必须在订货时确定。尺寸为 25 导轨组成：1* TKVD25-ZHP/2600

导轨拼接：必须注意拼接处的齿的对齐。为了任何长度的齿条导轨都能安装，每段导轨的开始和结束端都有半个齿的间隙。和标准导轨相比较，齿条导轨的拼接处有点间隙，通过很小的公差保证间隙很小，但是间隙是必要的，为了保证齿条的最优功能。

安装齿条：由于是斜齿，配对安装齿条 MZHP 是需要的，用来对准导轨的拼接。这和模数有关，必须分开定购，见订货号。配对安装齿条的齿的方向是相反的，安装时压到导轨的齿上。

这能保证拼接导轨拼接处的平稳传动。
