无挡边滚针轴承

特性 :

这些单列或双列单元是由机械加工的不带挡边的外圈、滚针和保持架组件以及可分离内圈组成。这些轴承可分离，外圈、滚针和保持架组件以及内圈可以分别独立安装.

X-life :

不带挡边的滚针轴承是 X-life 轴承。这种设计的滚道表面经过 优化。因此它的承载能力更高而且额定寿命更长。

无内圈滚针轴承:

无内圈滚针轴承有特别紧凑的径向尺寸。然而，它们要求轴的滚道要经过淬硬和磨削。滚针和保持架组件可以与外圈或轴一起安装。它可以在外圈和轴之间充分移动。

带内圈滚针轴承:

如果轴不能作为滚动轴承的滚道，要用带内圈的轴承。滚针和保持架组件可以与外圈或内圈一起安装。它也可以在内外圈之间充分移动。

密封圈和宽内圈:

为防止外界影响，轴承可使用密封圈系列 G、 GR、 SD 与宽内圈IR 的组合。选择密封圈和宽内圈时，需要考虑与滚针轴承匹配。内圈的外表面能用作密封唇的滑动面。

工作温度 :

带尼龙保持架的轴承工作温度范围为 –20 °C 到 +120 °C。

最小径向载荷 :

为保证轴承在运转过程中不产生打滑，轴承必须承受径向方向上的最小载荷 Fr min。对于高速的工况尤为重要，如果径向载荷不够大或没有，在滚动体和滚道上就会出现有害的滑动运动。在连续运转工况下，最小径向载荷必须满足 Cr /P 50。

轴和轴承座公差 :

对带内圈轴承的轴的推荐公差，对不带内圈的轴承的轴的设计，请见无内圈轴承滚道部分和相关表格。

无内圈轴承滚道:

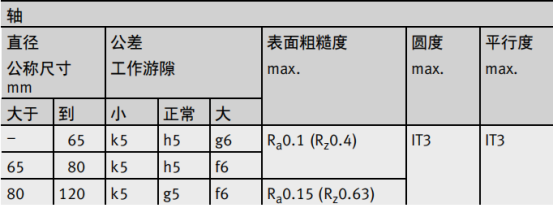

使用无内圈轴承的场合，滚动体在轴上的滚道必须经过淬硬和磨削，请见下表。滚道表面硬度必须达到 670 HV + 170 HV，硬化深度 CHD 或 SHD 必须足够大。

滚道设计:
