六列直线循环滚珠轴承及导轨组件

特性：直线循环滚珠轴承及导轨组件 KUSE 是满滚珠的系统并已预载。可用于行程没有限制、高载荷或极高载荷、刚性要求高或极高的工况。

系统包括至少一个满滚珠滑块、一根导轨及塑料填塞片。系统可拆分开来订购滑块 KWSE 和导轨 TKSD 或者作为一个单元KUSE。在一个单元中，一个或多个滑块安装在一根导轨上。

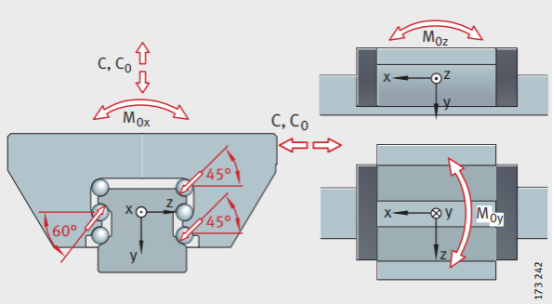

承载能力： 该直线循环滚珠轴承及导轨组件有六列滚珠。四列外部滚珠的接触角为 45° 两列内部滚珠的接触角为 60°。四列滚珠承载压力，两列滚珠承载拉力，六列滚珠承载侧向力。系统可承受所有轴向的载荷 – 除运动方向以外 – 以及绕各个轴的扭矩.

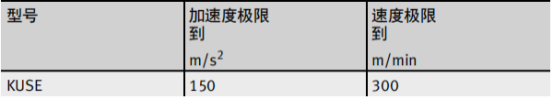

加速度和速度运

滑块 ：滑块的鞍板由淬硬钢磨削加工而成，滚道精磨。滚珠在带有塑料回转元件的闭式通道内循环运动。

为了增加润滑脂量，滑块上有润滑油腔，见润滑。

导轨 ：导轨使用淬硬钢磨削加工而成，滚道是经过超精磨削的。从上面或下面固定导轨 TKSD (-ADB,-ADB+K) 从上面固定，导轨 TKSD..-U 从下面固定。固定孔形式为带有沉头的通孔或带螺纹的盲孔。

封盖条槽 ：导轨 TKSD..-ADB 上有用于粘结式封盖条的槽 (ADB)，而导轨 TKSD..-ADB+K 上有用于嵌入式封盖条的燕尾槽 (ADB+K)。

拼接导轨 ：如果需要的导轨长度 lmax 比尺寸表内的最大值大，导轨分段供应

密封 ：标准密封条和密封唇保证了有效的密封， 这些密封件能在苛刻的环境条件下保护滚动体免受污染。
