INA 计算程序

BEARINX® 用于精确设计

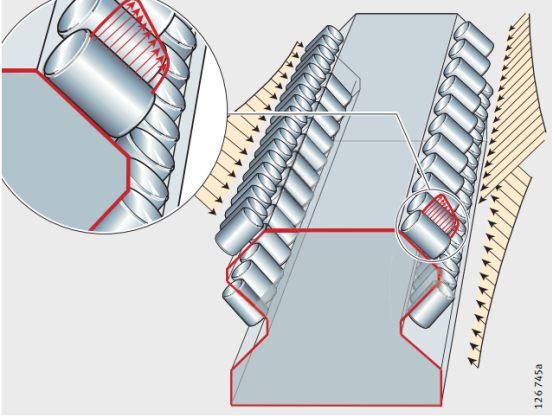

为了准确设计直线系统，必须考虑基本寿命和静态安全系数，计算滑块的内部载荷 ( 滚动体的载荷分布，图 1)。这些需要复杂的计算程序。由于这个原因， INA 研发了滚动轴承分析软件 BEARINX®，它可以计算直线以及滚动轴承甚至整个的系统 ( 例如机床，齿轮箱等 )，从而保证设计的可靠性。

BEARINX® 直线模型

BEARINX® 的直线模型可以计算多轴的混合负载下的直线导引系统 ( 例如机床 )，计算可细致到滚动体的接触。 内置的分析方法可用于研究几乎所有参数对于整个系统结果的影响。

考虑系统弹性

该精密复杂的模型考虑了系统中的所有弹性因素从鞍板及导轨的刚性到滚动体的非线性变形。为了精确确定滚动体与滚道之间的压力，直线循环滚柱轴承及导轨组件中滚动体的端部轮廓也在考虑之中。在计算中，周边结构假定为刚性，但是如果需要，可通过降低母表刚性建立弹性模型 ( 例如有限元计算 )。

精确的结果

该模型给出的结果比只考虑滚动接触弹性的程序结果明显地更精确。这意味着设计安全水平的提高。

BEARINX® 计算的系统可包含任何数量的：运动轴、滑块和驱动、载荷情况、载荷及重心。

BEARINX® 提供的结果包括静载安全系数基本额定寿命和由于直线系统弹性变形引起的位移。

BEARINX® 作为一种服务提供给客户。

设计摘要输入数据例子

计算程序输入数据须依照设计摘要 ( 至少有两个尺寸标注的视图 )。以下简单例子介绍了如何一步一步地标注尺寸的过程。

定义组件

计算相关因素，除连接工作台的直线导引系统和驱动系统，还应考虑会对直线导引系统产生载荷作用的组件 ( 这些组件固有的重量或者它们的惯性力 )

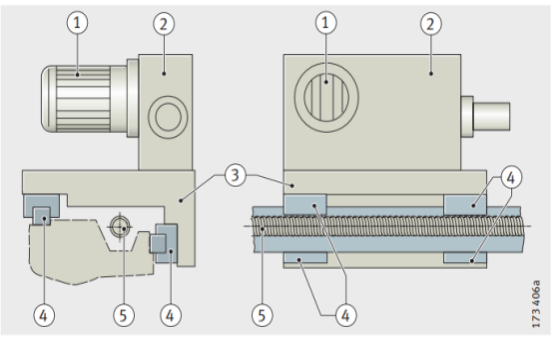

1.马达  2.头架  3.工作台  4.直线导引系统  5.驱动
